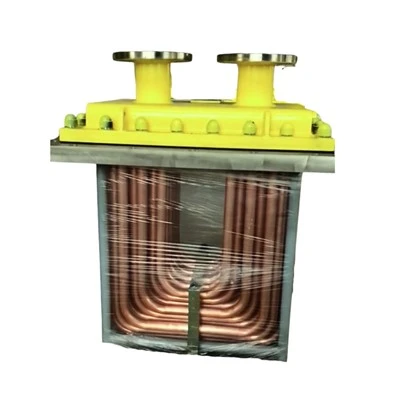

용기 박스 쿨러
신규 건조 및 개조 해양 프로젝트를 위한 맞춤형 선박 박스 쿨러입니다.- VRCOOLER 엔지니어는 선체-선박 레이아웃, 열 부하, 해수 조건 및 유지 관리 접근에 관한 통합 냉각 장치를 사용합니다.
제품 소개
Changzhou Vrcooler Refrigeration Co., Ltd.는 고품질 제품과 좋은 가격으로 특징을 이루는 중국에서 가장 신뢰할 수 있는 용기 상자 냉각기 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 판매되는 고급 용기 박스 쿨러를 구입하시기 바랍니다. 또한 애프터마켓 서비스도 이용 가능합니다.
선박 박스 냉각기는 선박의 선체{0}}측 냉각 장치 내에 설치하기 위해 개발된 해양 열교환기입니다. 이는 폐쇄 공정 회로에서 튜브 번들 외부의 해수로 열을 전달하므로 선박 설계자와 유지 관리 팀이 원격 기계-공간 냉각기에만 의존하지 않고 선체 가까이에 냉각 기능을 배치할 수 있습니다.
VRCOOLER는 상업용 선박, 작업선, 해양 장비 및 해양 개조 프로젝트를 위한 선박 박스 쿨러를 공급합니다. 제품을 고정된 크기의 카탈로그 품목으로 취급하는 대신 당사 엔지니어링 팀은 구성을 확인하기 전에 선박 레이아웃, 냉각 성능, 해수 상자 배치, 해수 환경 및 접근 요구 사항을 검토합니다.
선박 냉각 프로젝트에는 열 전달 표면을 선택하는 것 이상이 포함됩니다.- 장치는 사용 가능한 선체 개방부에 적합하고 기존 프로세스 회로와 연결되어야 하며 선박의 작동 환경을 견딜 수 있어야 하며 계획된 유지 관리 주기 동안 서비스 가능한 상태를 유지해야 합니다.
VRCOOLER 용기 박스 쿨러는 다음과 같이 평가할 수 있습니다.
새로운-용기 냉각 레이아웃 구축
설치된 해양 냉각기 교체
엔진룸 공간이 제한된 개조 작업-
주 추진 및 보조 기계 회로
발전기, 스러스터 및 유압 장비
단일-부하 또는 다중{1}}부하 냉각 장치
해안, 항구, 근해 및 해양{0}}운행 서비스 조건
용기 박스 냉각기는 장비 회로를 해수 측과 분리합니다. 공정 유체는 냉각기의 내부 통로를 통해 전달되는 반면 해수는 선박의 선체-측 냉각 장치를 통해 열{1}전달 표면 외부에 도달합니다.
전체 냉각 순서는 다음과 같습니다.
선박의 장비는 가열된 공정 유체를 냉각기로 보냅니다.
열은 튜브 벽을 통해 주변 해수로 전달됩니다.
선박의 움직임은 진행 중에 해수 이동을 지원할 수 있습니다.
선체{0}}측 흐름 배열은 설계에 따라 선박이 옆에 있거나 정박되어 있는 동안 열 제거를 지원할 수도 있습니다.
냉각된 공정 유체는 장비 회로로 돌아갑니다.
이 구성은 기본 엔진이나 오일 회로를 해수와 직접 접촉하지 않도록 유지합니다. 정확한 흐름 경로, 작동 모드 및 보조 장비 요구 사항은 용기 배열 및 열 계산을 통해 확인되어야 합니다.
선체는 디자인 인터페이스의 일부입니다
용기 박스 냉각기는 공칭 열 전달 용량뿐만 아니라 설치 위치를 중심으로 선택됩니다.- 바다 상자 또는 선체{2}}측면 구획, 개구부 크기, 그리드 배열, 장착 프레임 및 사용 가능한 인출 여유 공간이 모두 설계에 영향을 미칩니다.
운영 프로필 문제
얕은 물에서 오랜 시간 동안 조종하는 예인선, 퇴적물이 풍부한 환경에서 작업하는 준설선,{0}}원양 항해 선박-은 서로 다른 열 및 환경 요구 사항을 갖습니다. 선택 시 해수 온도, 수질, 선박 속도, 흘수 및 정박 시간을 고려해야 합니다.
생산 전에 유지 관리를 고려해야 합니다.
냉각기는 검사, 청소 및 최종 제거를 위해 접근 가능해야 합니다. 도면에 적합해 보이는 레이아웃이라도 장착 영역 위의 여유 공간이 충분하지 않거나 선체 구조 및 기계에 의해 제거 경로가 차단된 경우 서비스하기 어려울 수 있습니다.
교체는 호환성 프로젝트입니다
교체용 용기 박스 쿨러의 경우 새 장치는 기존 치수, 파이프 연결, 작동 매개변수 및 선체 배열과 함께 작동해야 합니다. 직접적인 시각적 일치만으로는 충분하지 않습니다. 열부하 및 재료 상태도 검토해야 합니다.
최종 구성은 프로젝트 데이터에 따라 다르지만 VRCOOLER를 사용하여 다음과 같은 설계 측면을 검토할 수 있습니다.
선체 및 장착 호환성
전체 길이, 너비 및 높이
튜브-번들 방향
장착 플랜지 및 지지 세부 정보
입구 및 출구 위치
연결 크기 및 방향
철수 및 검사 허가
제한된 공간을 위한 계단형 레이아웃
별도의 냉각 업무를 위한 결합된 구성
열 부하 및 회로 배열
필수 열 차단
공정-유체 유형
공정-유체 입구 및 출구 온도
공정-유체 유량
해수 온도 및 서비스 조건
하나 이상의 독립 회로
설계 압력 및 테스트 요구 사항
해양재료 및 부식 검토
가능한 재료 선택에는 알루미늄 황동 또는 90/10 구리-니켈이 포함될 수 있으며 용기 환경 및 엔지니어링 검토에 따라 달라질 수 있습니다. 올바른 선택은 해수 품질, 선체 재질, 갈바니 호환성, 코팅 요구 사항 및 선박의 부식{4}}제어 방식을 고려해야 합니다.
재료 선택은 "모든 재료에 적합한 하나의 재료"라는 보편적인 결정이 아닙니다. 상대적으로 깨끗한 해안 작업에 적합한 튜브 재료는 미사질 항구의 물, 준설 서비스 또는 장기간의 해상 작업에 선호되는 옵션이 아닐 수 있습니다.
VRCOOLER 선박 상자 냉각기는 다음 해양 시스템에 고려될 수 있습니다.
추진 및 기계
주 엔진 재킷-수로
보조 엔진 냉각
해양 발전기 냉각
기어박스 및 윤활유{0}}오일 회로
선수-스러스터 냉각
데크 및 서비스 장비
유압 동력 장치
윈치 및 크레인 시스템
화물{0}}취급 기계
준설 장비
해양 지원 장비
보조 선박 시스템
해양 에어컨{0}}콘덴서 회로
냉동 장비
압축기 냉각
기술 검토 대상인 기타 폐쇄형-루프 장비 냉각 업무
일반적인 선박 유형에는 예인선, 준설선, 어선, 바지선, 페리, 화물선, 컨테이너 선박, 해양 작업선, 공급 선박 및 특수 해양 선박이 포함됩니다.
새로운 선박의 경우, 완전한 기계 레이아웃을 강요하기보다는 초기 배치 단계에서 쿨러를 고려할 수 있습니다. 초기 검토를 통해 프로젝트 팀은 다음을 조정할 수 있습니다.
바다 상자 및 선체 개구부 치수
장착 프레임 및 구조적 인터페이스
냉각 회로 라우팅
장비-실 연결
검사 및 제거 접근
재료 및 부식{0}}보호 요구사항
도면 및 승인 문서
이 접근 방식은 부적합한 설치 공간, 접근할 수 없는 장착 위치 또는 일치하지 않는 연결 방향으로 인해 발생하는 늦은 변경을 줄이는 데 도움이 됩니다.
개조 프로젝트는 일반적으로 불완전하거나 오래된 정보로 시작됩니다. 원래 쿨러에는 읽을 수 있는 명판이 없거나, 용기가 수정되었거나, 현재 엔진 부하가 원래 설계와 다를 수 있습니다.
VRCOOLER는 다음과 같은 사용 가능한 프로젝트 증거를 사용하여 교체 문의를 검토할 수 있습니다.
기존 쿨러 명판
원본 또는 마크업된-그림
쿨러 길이, 너비 및 높이
튜브 수 또는 튜브{0}}번들 정보(가능한 경우)
처리-유체 입구 및 출구 데이터
연결 치수 및 플랜지 세부정보
바다 가슴 내부 치수
선박 종류 및 운항 경로
설치 및 제거 사진
오염, 부식 또는 누출 기록
원래 모델을 더 이상 사용할 수 없는 경우 대체 모델은 치수만 복사하기보다는 엔지니어링된 동등 모델로 평가해야 합니다.
용기 상자 냉각기 견적의 정확성을 높이려면 다음 세부 정보를 최대한 많이 보내주십시오.
선박정보
선박 유형 및 주요 서비스
새로운-빌드, 교체 또는 개조 상태
작업지역 및 해수조건
선박 속도 또는 일반적인 정박 시간
선체 및 바다 상자 재료
냉각 정보
냉각 중인 장비
열 부하 또는 필요한 냉각 용량
공정-유체 유형
유량
입구 및 출구 온도
지정된 경우 허용되는 압력 강하
독립 회로 수
설치정보
바다 상자 또는 선체{0}}측면 구획 치수
장치 주변에 사용 가능한 공간
장착 및 연결 도면
플랜지 규격 및 연결 방향
현재 설치 사진
필수 배송 문서 또는 검사 절차
일부 정보를 사용할 수 없는 경우에도 선박 유형, 장비 모델, 현재 냉각기 사진 및 기본 치수로 초기 검토를 시작할 수 있습니다. 최종 설계 확인에는 충분한 열 및 설치 데이터가 필요합니다.
VRCOOLER는 초기 정보 검토부터 생산 준비까지 프로젝트를 지원할 수 있습니다. 범위에는 다음이 포함될 수 있습니다.
예비 구성 검토
열 크기 조정 지원
설치-치수 확인
튜브 및 튜브{0}}시트 재료 토론
연결 및 장착 적응
제작 전 도면 검토
검사 및 압력-테스트 준비
프로젝트에서 요구하는 경우 자재 인증서 및 검사 기록
정확한 문서 패키지, 테스트 방법 및 검사 범위는 주문 확인 전에 합의되어야 합니다.
자주 묻는 질문
자주 묻는 질문
Q:1.Vessel Box Cooler는 어떤 용도로 사용되나요?
A: 선박 박스 냉각기는 폐쇄된 해양 장비 회로에서 해수로 열을 전달하는 데 사용됩니다. 응용 분야에는 추진 엔진, 보조 엔진, 발전기, 윤활유-오일 회로, 추진기 및 유압 장비가 포함될 수 있습니다.
Q:2.Vessel Box Cooler는 어디에 설치되어 있나요?
답변: 일반적으로 선체-측 해수 냉각 장치와 통합되며 일반적으로 선박의 바다 상자 또는 이와 유사한 전용 구획 내부에 있습니다. 정확한 장착 위치는 선박 구조 및 프로젝트 설계에 따라 다릅니다.
Q:3.베셀 박스 쿨러를 신조 선박과 기존 선박 모두에 사용할 수 있나요?
답: 그렇습니다. 새로운-빌드 통합은 물론 교체 및 개조 프로젝트를 위해 설계를 검토할 수 있습니다. 기존-선박 프로젝트에서는 바다 상자, 연결부, 간격 및 현재 냉각 의무를 주의 깊게 확인해야 합니다.
Q:4.튜브 재질은 어떻게 선택해야 합니까?
A: 튜브 재질은 해수 환경, 선체 재질, 부식-제어 방법, 작동 프로필 및 프로젝트 요구 사항을 고려하여 선택해야 합니다. 적합한 응용 분야에서는 알루미늄 황동과 90/10 구리{4}}니켈을 고려할 수 있지만 최종 선택에는 기술 검토가 필요합니다.
Q:5.베셀 박스 쿨러는 항상 해수 펌프 없이 작동합니까?
답: 꼭 그렇지는 않습니다. 필요한 보조 장비는 선박의 바다 상자 배치, 작동 조건, 흐름 요구 사항 및 냉각 의무에 따라 다릅니다. 프로젝트는 엔지니어링 확인 없이 펌프-가 없는 계약을 가정해서는 안 됩니다.
Q:6. VRCOOLER는 기존 장치의 교체품을 제조할 수 있나요?
A: VRCOOLER는 도면, 명판 정보, 치수, 연결 세부 정보, 장비 데이터 및 설치 사진을 사용하여 교체 요구 사항을 검토할 수 있습니다. 제안된 교체품의 물리적 호환성과 열적 적합성을 모두 확인해야 합니다.
용기 상자 냉각기 요구 사항 보내기
새로운 선박을 계획하든, 기존 냉각기를 교체하든, 개조를 위해 해양 냉각 시스템을 조정하든 VRCOOLER에 사용 가능한 선박 및 장비 정보를 보내십시오. 우리 팀은 적합한 용기 박스 쿨러 구성을 권장하기 전에 설치 인터페이스, 냉각 성능 및 자재 요구 사항을 검토합니다.
