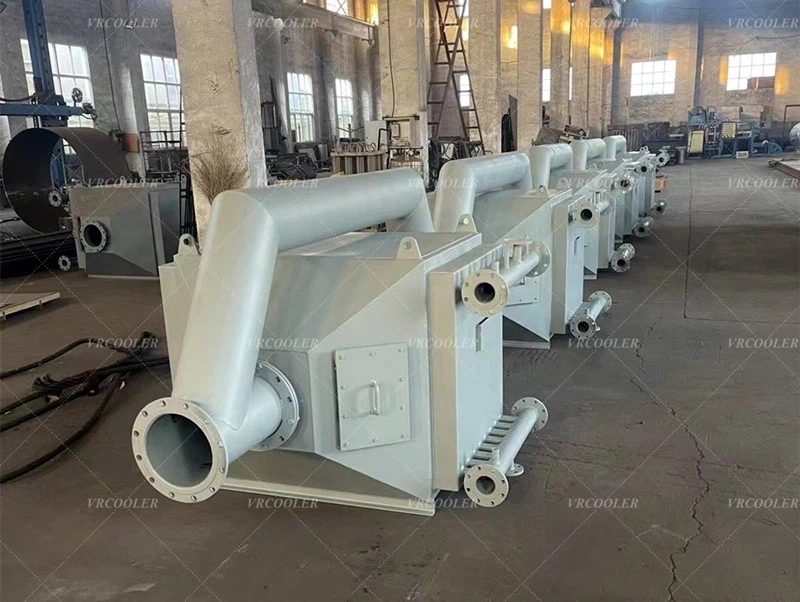

공기 압축기 장치의 열 회수 시스템

공기 압축기 장치는 작동 중에 많은 양의 폐열을 생성하며, 열 회수 시스템의 주요 목적은 이 폐열을 재활용하는 것입니다. 이는 에너지 활용률을 향상시키고 기업의 에너지 비용을 절감할 뿐만 아니라 환경에 대한 열 오염도 줄입니다.

열 회수 시스템에는 주로 열교환기(예: 핀 튜브 열교환기), 연결 파이프, 밸브, 온도 센서, 컨트롤러 및 기타 구성 요소가 포함됩니다. 그 중 열교환기는 열 전달을 달성하는 데 사용되는 핵심 구성 요소입니다.

핀 튜브 열교환기
구조적 특성
핀 섹션: 핀 튜브 열교환기의 핵심은 핀 설계에 있습니다. 핀은 일반적으로 기본 튜브(보통 강철 튜브)의 외부 표면에 단단히 감겨 있거나 용접된 얇은 금속 시트(예: 알루미늄, 구리 등)입니다. 플랫핀, 골판핀, 핀핀 등 다양한 모양의 핀이 있습니다. 예를 들어, 플랫 핀은 구조가 간단하고 제조가 쉽습니다. 주름진 핀은 유체 교란을 증가시키고 열 전달 효율을 향상시킬 수 있습니다.
베이스 튜브 부분: 베이스 튜브는 내부 유체의 통로로, 작동유체의 성질(예: 온도, 압력, 부식성 등)에 따라 재질을 선택해야 합니다. 강관은 가장 일반적으로 사용되는 재료로 강도가 높고 내압성이 우수합니다. 기본 튜브의 직경과 벽 두께도 열 교환기의 열 전달 성능과 압력 저항에 영향을 미칩니다.

작동 원리
뜨거운 유체(예: 공기 압축기 장치의 고온 오일 또는 고온 가스)가 핀 튜브 열 교환기의 한쪽 측면(일반적으로 튜브 내부)을 통과할 때 열은 튜브 벽을 통해 핀으로 전도됩니다. . 핀은 표면적이 넓기 때문에 반대쪽의 차가운 유체(예: 물, 공기 등)로 열을 빠르게 전달할 수 있습니다. 차가운 유체는 열을 흡수하여 온도가 상승하므로 열회수가 가능해집니다. 예를 들어, 공기 압축기 장치의 일반적인 열 회수 시스템에서 고온 압축 공기는 핀 튜브를 통과하고 냉수는 핀 튜브 외부로 흐릅니다. 열교환을 통해 냉수의 온도가 상승하며, 공정난방이나 급탕 등 다른 용도로 사용할 수 있습니다.

열교환 효율에 영향을 미치는 요인
핀 매개변수: 핀 간격, 높이, 두께 및 기타 매개변수는 열 전달 효율에 상당한 영향을 미칩니다. 핀 간격이 작을수록 단위 부피당 열 전달 면적이 증가할 수 있지만 유체 저항이 증가할 수도 있습니다. 적절한 핀 높이는 과도한 저항 손실을 피하면서 충분한 열 전달 영역을 보장할 수 있습니다. 예를 들어, 공기 압축기 장치의 열 회수를 위한 핀 앤 튜브 열교환기를 설계할 때 핀 간격이 너무 작아서 핀 사이의 공기 흐름이 방해를 받으면 전체 열 전달 효율이 감소할 수 있습니다. 열 전달 면적이 증가하더라도 공기 흐름 속도가 감소합니다.
유체 유량: 차가운 유체와 뜨거운 유체의 유량도 핵심 요소입니다. 유속이 높을수록 유체의 대류 열 전달이 향상되지만 유체의 저항과 에너지 소비도 증가합니다. 공기 압축기 장치의 열 회수 시스템에 있는 핀 튜브 열 교환기의 경우 유체 유량은 실제 상황(예: 열 부하, 유체 특성 등)에 따라 최적화되어야 합니다. 예를 들어 열회수를 위한 차가운 유체로 물을 사용하는 경우 물의 유량을 적절히 증가시키면 열흡수가 촉진될 수 있지만, 유량이 너무 높으면 펌프의 에너지 소비가 증가하고 배관의 압력 손실이 증가하게 됩니다. 체계.
재료 열전도율: 핀과 베이스 튜브의 열전도율은 열 전달 효율에 직접적인 영향을 미칩니다. 열 전도성이 높은 재료(예: 구리)는 뜨거운 유체 쪽에서 차가운 유체 쪽으로 더 빠르게 열을 전도할 수 있습니다. 그러나 실제로는 재료의 비용과 내식성도 고려해야 합니다. 예를 들어, 구리는 강철보다 열 전도성이 높지만 강철의 저렴한 비용과 특정 비부식성 환경에서 열 전달 요구 사항을 충족하는 능력으로 인해 일부에서는 강철 튜브 베이스 튜브와 알루미늄 핀을 조합하여 사용하게 되었습니다. 압축기 장치 열 회수 시스템.

응용 장점
고효율 열 전달: 일반 라이트 튜브 열 교환기와 비교하여 핀 튜브 열 교환기는 핀 추가로 인해 공기 압축기 장치에서 생성된 폐열을 보다 효율적으로 회수할 수 있어 열 전달 면적이 크게 늘어납니다. 예를 들어, 동일한 유체 흐름 및 온도 차이 조건에서 핀 튜브 열교환기의 열교환 용량은 라이트 튜브 열교환기의 열 교환 용량의 몇 배일 수 있습니다.
컴팩트한 구조: 핀 튜브형 열교환기는 상대적으로 컴팩트한 구조로 되어 있어 제한된 공간에서 큰 열 전달 용량을 허용합니다. 이는 공기 압축기실과 같이 공간이 제한된 장소에 매우 유리하며 장비 옆에 쉽게 설치하여 열 손실을 줄일 수 있습니다.
강력한 적응성: 기체 또는 액체의 뜨겁고 차가운 유체 등 다양한 유체의 열 교환에 적응할 수 있으며 합리적인 열 교환 설계를 통해 핀 튜브 열교환기에서 교환할 수 있습니다. 예를 들어, 압축공기와 물 사이, 고온 오일과 공기 사이의 열교환에 사용될 수 있습니다.
