열 교환기의 튜브 번들은 무엇입니까?

관다발 열교환기는 온도가 다른 두 유체 사이에서 열을 교환하는 대표적인 열교환 장치이다. 이 장치를 통해 하나의 유체는 냉각되고 다른 유체는 각각의 필요에 따라 가열될 수 있습니다. 이 장비는 화학, 석유, 제약, 에너지 및 기타 산업 분야에서 널리 사용되며 화학 생산에 없어서는 안될 중요한 장비 중 하나입니다.

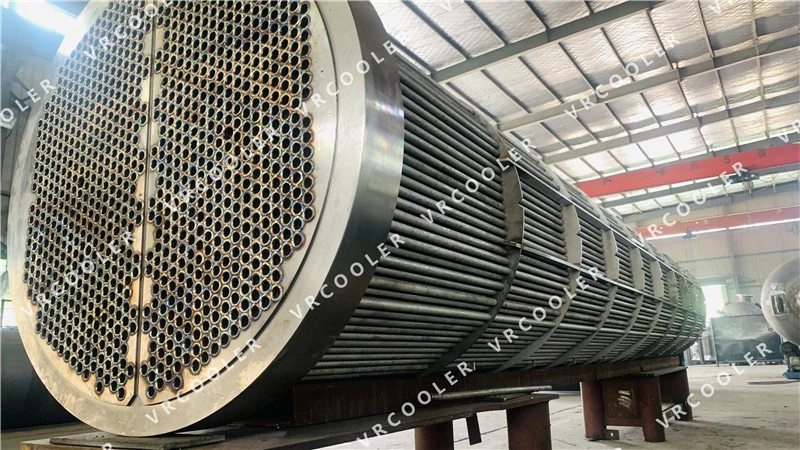

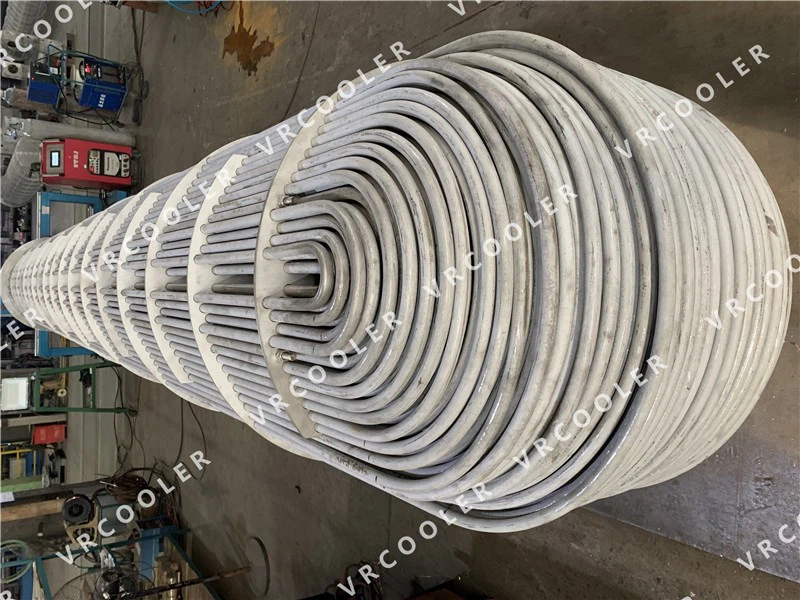

관다발 열교환기
응용 분야: 화학 산업, 석유, 에너지 및 기타 산업 분야
기능: 온도가 다른 유체 사이에서 열 교환

열교환기는 화학 산업, 석유, 에너지 및 기타 산업에서 가장 널리 사용되는 단위 장비 중 하나입니다. 통계에 따르면 현대 화학산업에서 열교환기 투자는 전체 장비 투자의 약 30%를 차지하며, 정유 공장은 전체 공정 장비의 약 40%를 차지한다. 해수담수화 공정 장치는 거의 모두 열교환기로 구성되어 있습니다. . 해외 열교환기 시장을 조사한 결과 다양한 판형 열교환기의 경쟁력이 높아지고 있지만 여전히 쉘앤튜브 열교환기가 약 64%의 지배적인 위치를 차지하고 있는 것으로 나타났다.

관다발 열교환기의 작동 원리
튜브 다발 열교환기의 열교환 튜브에 형성된 유체 채널을 튜브 사이드라고 하고, 열교환 튜브 외부에 형성된 유체 채널을 쉘 사이드라고 합니다. 한 종류의 작동 유체는 헤드 끝의 입구 연결 파이프를 통해 전열관으로 들어가며 그 공정은 공정 요구 사항에 따라 1관, 2관 및 4관 구조를 실현할 수 있습니다. 다른 종류의 작동 유체는 쉘의 한쪽 끝에 있는 입구 연결 파이프를 통해 쉘로 들어가고 전열관 외부에 고르게 분포되며 흐름 상태는 프로세스에 따라 튜브 번들의 다양한 유형 및 수의 배플로 설정할 수 있습니다. 요구 사항. 온도가 다른 2개의 작동유체가 열교환기에 들어가고, 상대적으로 고온의 작동유체가 열교환관벽을 통해 상대적으로 저온의 작동유체에 열을 전달하고, 상대적으로 고온의 작동유체가 냉각되고, 상대적으로 저온의 작동유체가 물질을 가열하여 2유체 열교환 공정의 목표를 완료합니다.
