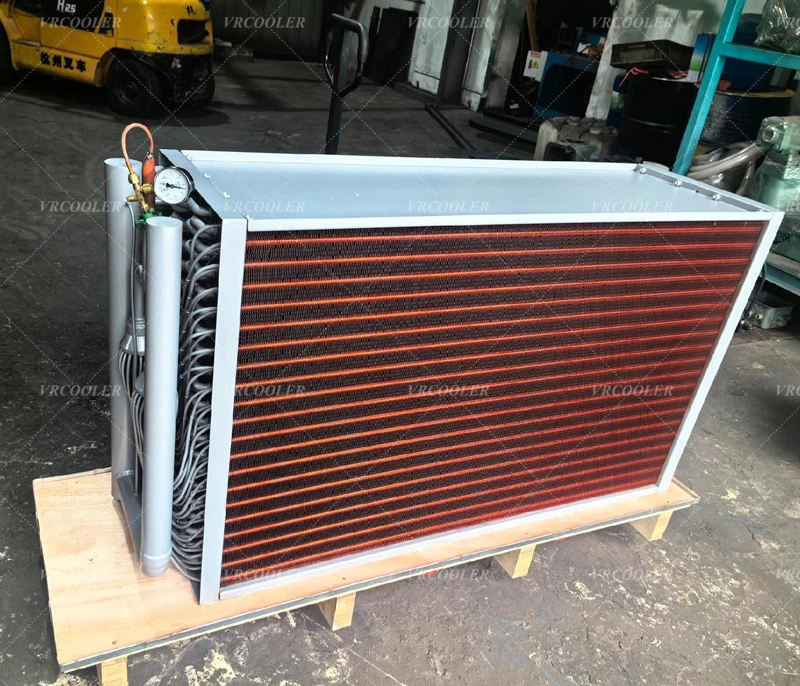

선박의 해양 튜브 및 핀 열교환기

해양 튜브 및 핀 열교환기는 일반적으로 선박의 열 에너지 시스템에서 열을 전달하기 위해 선박에 사용되는 열 전달 장비 유형입니다. 이 열 교환기의 설계는 일반적으로 수집 상자 또는 튜브 시트에 부착되는 튜브 번들이라고도 하는 병렬로 배열된 일련의 튜브로 구성됩니다. 튜브 다발은 열 전달 표면적을 늘려 열 전달 효율을 향상시키는 데 사용되는 핀이라고 하는 여러 시트형 구조로 둘러싸여 있습니다.

해양 튜브 및 핀 열 교환기는 튜브 묶음의 내부와 외부를 통해 각각 두 가지 유체(예: 물과 바닷물)를 흐르게 하여 열을 전달하는 방식으로 작동합니다. 유체 중 하나는 튜브 번들 내부를 통해 흐르고 다른 유체는 튜브 번들 외부를 통해 흐릅니다. 이러한 방식으로 열은 냉각 또는 가열을 위해 한 유체에서 다른 유체로 전달될 수 있습니다.

이러한 유형의 열교환기는 엔진 냉각수 냉각, 연료유 가열 및 담수 가열과 같은 다양한 용도로 선박에서 널리 사용됩니다. 장점으로는 소형화, 높은 열 전달 효율, 우수한 내부식성 및 선박 열 에너지 시스템의 중요한 부분을 이루는 기타 기능이 있습니다.
