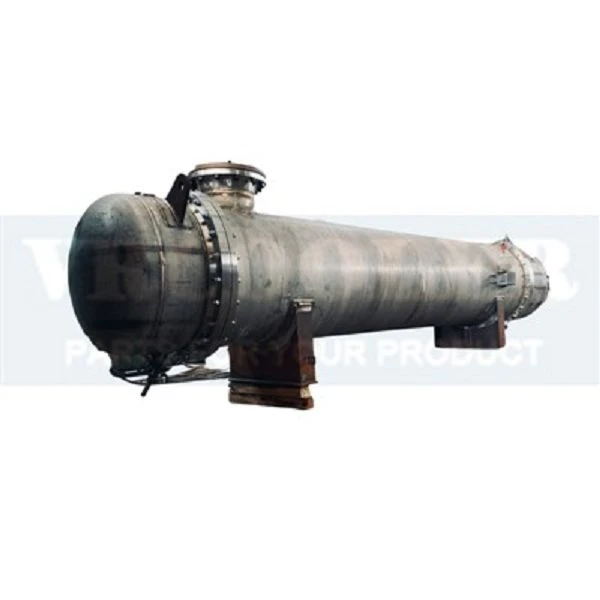

쉘 및 튜브 콘덴서
쉘 및 튜브 응축기는 뛰어난 열 전달 효율을 위해 일련의 고성능 튜브를 포함하는 견고한 쉘을 가지고 있습니다. 배플 시스템은 냉각 매체의 흐름을 최적화하여 까다로운 환경에서도 최적의 열 방출을 보장합니다. 다용성을 염두에 두고 설계된 이 제품은 광범위한 공정 유체 및 냉각 매체를 수용할 수 있어 산업 전반에 걸쳐 다용도 옵션이 됩니다.
제품 소개
왜 우리를 선택 했습니까
전문적인 디자인 경험
표준 모델의 경우 부품 번호에 따라 쿨러를 제공할 수 있습니다. 맞춤형 디자인, 다양한 요구에 맞는 다양한 디자인을 위해 우리는 귀하에게 최상의 솔루션을 제공할 수 있습니다.
완벽한 애프터 서비스
일반 고객에게 애프터 서비스를 진심으로 제공합니다.
전문팀
우리는 팀이고 가족입니다. 우리는 귀하의 신뢰에 대한 대가로 선의를 가지고 있습니다.
고객 중심의 서비스를 즐겨보세요
고객 우선 서비스를 제공하십시오. 귀하의 만족이 우리의 서비스 목표입니다.
쉘 앤 튜브 콘덴서 란 무엇입니까?
쉘 및 튜브 응축기는 뛰어난 열 전달 효율을 위해 일련의 고성능 튜브를 포함하는 견고한 쉘을 가지고 있습니다. 배플 시스템은 냉각 매체의 흐름을 최적화하여 까다로운 환경에서도 최적의 열 방출을 보장합니다. 다용성을 염두에 두고 설계된 이 제품은 광범위한 공정 유체 및 냉각 매체를 수용할 수 있어 산업 전반에 걸쳐 다용도 옵션이 됩니다.
쉘 앤 튜브 콘덴서는 긴 사용 수명을 위해 세심하게 설계되었으며 내구성이 뛰어난 구조로 다양한 압력과 온도 변동을 견딜 수 있어 유지 관리의 필요성이 최소화됩니다. 청소 및 배관 교체가 간단하여 일관된 성능과 연장된 제품 수명을 보장합니다.
관련상품
관형 열교환기라고도 알려진 쉘 앤 튜브 증발기. 벽형 열교환기의 열 전달 표면은 튜브 다발의 벽 쉘에 닫혀 있습니다. 이 열교환기 구조는 상대적으로 간단하고 안정적인 작동이 가능하며 다양한 구조 재료(주로 금속 재료) 제조에 사용할 수 있으며 고온 및 고압에서 사용할 수 있으며 현재 가장 널리 사용되는 유형입니다. 쉘 앤 튜브 열교환기는 석유화학, 전력 및 기타 산업에 중요한 장비입니다.
판형 및 쉘형 열교환기는 판형 빔과 쉘 두 부분으로 구성된 판형 시트 그룹입니다. 플레이트 그룹은 아르곤 아크 용접 또는 플라즈마 용접으로 용접됩니다.
판형 및 쉘형 열교환기는 높은 열 전달 효율, 끝 부분의 작은 온도 차이, 고온 저항, 높은 압력 저항, 우수한 밀봉 성능, 낮은 압력 강하, 작은 설치 공간, 안전하고 신뢰할 수 있는 컴팩트한 구조, 두 판형 열교환기 쉘 앤 튜브 열교환기의 장점은 새로운 유형의 고효율 열교환기입니다.
쉘 앤 튜브 콘덴서 - 광범위한 응용 분야에서 탁월한 성능을 제공하도록 설계된 고효율 열 교환 기술입니다. Vrcooler 쉘 및 튜브 응축기는 뛰어난 열 전달 효율을 위해 일련의 고성능 튜브를 포함하는 견고한 쉘을 가지고 있습니다.
Shell & Tube Heat Exchanger는 정유소 및 기타 대규모 화학 공정에서 가장 널리 알려진 열교환기이며 다음 용도에 적용할 수 있습니다.
고압 응용 분야.
이러한 종류의 열 교환기는 내부에 튜브 묶음이 있는 쉘(대형 압력 용기)로 구성됩니다. 한 유체는 튜브를 통과하고 다른 유체는 튜브 위로(쉘을 통해) 흘러 두 유체 사이에 열을 전달합니다.
쉘 앤 튜브 열교환기는 쉽게 설계할 수 있어 다양한 응용 분야에 적합한 완벽한 냉각 솔루션입니다. 스테인레스 스틸 쉘 및 튜브 열교환기의 주요 응용 분야는 엔진, 변속기 및 유압 파워 팩의 유압유 및 오일 냉각입니다. 재료를 올바르게 선택함으로써 수영장 물이나 공기 충전과 같은 다른 매체를 냉각하거나 가열하는 데에도 활용할 수 있습니다.
쉘 앤 튜브 열교환기 사용의 주요 이점은 서비스가 쉽다는 것입니다.
쉘 및 튜브 콘덴서의 장점
좋은 열 전달:벽이 얇은 강철 쉘을 사용하기 때문에 열 전달 효과가 좋으며 물을 냉각 매체로 사용하면 응축기의 온도를 크게 낮출 수 있습니다. 이러한 열교환기는 크기가 작고 무게가 가벼워서 설치 및 해체가 용이합니다.
수직 설치, 작은 설치 공간:쉘 앤 튜브 콘덴서는 수직으로 설치할 수 있고 설치 공간이 작으며 실외에 설치할 수 있고 실내 바닥 공간을 차지하지 않습니다.
강한 내식성:스테인레스 스틸 소재 제조 쉘을 사용하고 아르곤 아크 용접 용접 성형을 사용하는 용접 공정에서 내식성이 강합니다. 간단하고 컴팩트한 구조, 우수한 밀봉 성능 및 기타 기능으로 인해 다양한 부식성 매체 가열 또는 냉각 상황에서 화학 물질 생산에 적합합니다.
냉각수는 위에서 아래로 직선으로 흐릅니다.녹이나 먼지 제거가 용이하고, 청소 시 장비의 가동을 정지할 필요가 없으며, 냉각수의 수질도 높게 요구되지 않습니다.
수평 배치, 물 흐름 다방향 흐름:높은 유속, 즉 물을 가져오는 것과 내보내는 것 사이의 온도 차이로 인해 냉각수의 양이 줄어들 수 있습니다. 냉각수 온도(4-6도), 열 전달 계수는 수직보다 높습니다. 컴팩트한 구조, 작은 설치 공간.
구조가 간단하고 제조가 용이함:열전도율이 높고 구조가 간단하며 제조가 용이한 쉘 앤 튜브 콘덴서입니다. 열전달 계수는 물 유속이 1~2m/s일 때 800kcal/(m²-h-degree)에 도달할 수 있습니다.
운영 고려 사항의 쉘 및 튜브 콘덴서
흐름 배열
응축기 쉘 및 튜브에는 평행 흐름과 역류라는 두 가지 주요 흐름 배열 유형이 있습니다. 평행류는 냉매와 냉각수가 같은 방향으로 흐르는 것이고, 역류는 반대 방향으로 흐르는 것입니다.
병렬 흐름은 일반적으로 냉각수가 냉매보다 훨씬 차가운 상황에서 사용되는데, 이는 보다 효율적인 열 전달을 가능하게 하기 때문입니다. 그러나 압력 강하가 더 높아질 수 있으며 모든 응용 분야에 적합하지 않을 수 있습니다.
반면에 대향류는 냉각수가 냉매보다 약간 더 차가운 상황에 더 적합합니다. 이는 압력 강하를 낮추지만 열 전달에는 효율적이지 않을 수 있습니다.
압력 강하
압력 강하는 응축기 쉘 및 튜브 작동에 있어 중요한 고려 사항입니다. 이는 냉매와 냉각수가 시스템을 통과하면서 발생하는 압력 감소를 의미합니다.
압력 강하가 높으면 효율성이 감소하고 에너지 소비가 증가할 수 있습니다. 또한 시간이 지남에 따라 시스템이 손상될 수도 있습니다. 따라서 압력 강하를 허용 가능한 한도 내로 유지하는 것이 중요합니다.
냉매와 냉각수의 유량, 튜브의 직경, 튜브의 길이 등 압력 강하에 영향을 미칠 수 있는 여러 요인이 있습니다. 이러한 요소를 신중하게 고려하고 이에 따라 시스템을 설계하면 압력 강하를 최소화하고 최적의 성능을 보장할 수 있습니다.
열 전달 원리의 쉘 앤 튜브 콘덴서
응축 열전달
쉘 앤 튜브 응축기에서는 증기가 튜브 외부 표면에 응축되어 튜브 내부에 흐르는 냉각수에 열이 방출됩니다. 응축 중 열 전달은 잠열과 현열의 전달을 포함하는 복잡한 과정입니다. 잠열전달은 증기가 액체로 상변화할 때 발생하고, 현열전달은 증기와 냉각수 사이의 온도차로 인해 발생합니다.
응축 열 전달 속도는 증기와 냉각수의 물리적 특성, 응축기의 기하학적 구조, 증기와 냉각수의 유량을 포함한 여러 요인에 따라 달라집니다. 열 전달 과정의 효율성을 나타내는 열 전달 계수도 이러한 요인의 영향을 받습니다.
전체 열전달 계수
전체 열 전달 계수(U)는 쉘 앤 튜브 응축기의 열 전달 과정의 전체 효율성을 측정한 것입니다. 이는 응축기의 증기 및 냉각수 측면 모두에서 열 전달에 대한 저항을 고려합니다. 전체 열전달 계수는 다음 방정식을 사용하여 계산됩니다.
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
여기서 h_i와 h_o는 각각 증기 측과 냉각수 측의 열 전달 계수이고, t_i와 t_o는 증기 측과 냉각수 측의 두께입니다. 튜브와 쉘 벽, k는 튜브 재료의 열전도도입니다.
일반적으로 전체 열 전달 계수가 높을수록 열 전달 과정이 더 효율적이라는 것을 의미하며, 이로 인해 응축기 크기가 작아지고 에너지 소비가 낮아집니다. 따라서 가능한 가장 높은 전체 열전달 계수를 달성하려면 응축기 설계를 최적화하는 것이 중요합니다.
유지 보수 및 청소용 쉘 및 튜브 콘덴서
파울링 및 스케일링
파울링 및 스케일링은 응축기 쉘 및 튜브 시스템에서 발생할 수 있는 일반적인 문제로, 이는 효율성 감소, 에너지 비용 증가 및 장비 손상 가능성을 초래할 수 있습니다. 오염은 튜브 표면에 먼지, 부스러기 및 기타 물질이 축적되는 것을 의미하며, 스케일링은 튜브 벽에 광물 침전물이 축적되는 것을 의미합니다.
오염과 스케일링을 방지하려면 정기적인 유지 관리와 청소가 필수적입니다. 여기에는 오염이나 스케일링 징후가 있는지 시스템을 검사하고 축적 정도에 따라 청소 일정을 구현하는 것이 포함될 수 있습니다. 어떤 경우에는 잘 지워지지 않는 침전물을 제거하기 위해 화학적 처리가 필요할 수도 있습니다.
청소 기술
응축기 쉘 및 튜브 시스템에서 오염물과 스케일을 제거하는 데 사용할 수 있는 여러 가지 청소 기술이 있습니다. 여기에는 기계적 세척, 화학적 세척, 고압수 세척이 포함됩니다.
기계적 세척에는 브러시, 스크레이퍼 또는 기타 도구를 사용하여 튜브 표면에서 오염물과 스케일을 물리적으로 제거하는 작업이 포함됩니다. 화학적 세척은 특정 화학 용액을 사용하여 축적된 물질을 용해하는 반면, 고압 수세척은 고압 워터 제트를 사용하여 침전물을 폭파하는 것입니다.
사용되는 세척 기술은 오염이나 스케일링의 유형과 심각도에 따라 달라진다는 점에 유의하는 것이 중요합니다. 특정 시스템에 가장 적합한 청소 방법에 대한 지침은 전문 기술자나 제조업체에 문의하는 것이 좋습니다.
응축기 쉘 및 튜브 시스템을 정기적으로 유지 관리하고 청소하면 오염 및 스케일링을 방지하여 최적의 성능과 에너지 효율성을 보장할 수 있습니다.
테스트 방법
응축기 쉘 및 튜브의 성능 평가는 시스템의 효율적인 작동을 보장하는 데 중요합니다. 콘덴서 쉘 및 튜브의 성능을 평가하는 데 사용되는 테스트 방법은 다음과 같습니다.
• 열전달계수 측정
• 압력 강하 측정
• 오염 인자 측정
열전달 계수 측정에는 뜨거운 유체에서 차가운 유체로의 열 전달 속도를 결정하는 작업이 포함됩니다. 압력 강하 측정에는 응축기 전체의 압력 강하를 결정하는 작업이 포함됩니다. 오염 인자 측정에는 콘덴서의 오염 저항을 결정하는 작업이 포함됩니다.
성과 지표
응축기 쉘 및 튜브의 성능은 다음을 포함한 다양한 성능 지표를 사용하여 평가할 수 있습니다.
• 전체 열전달 계수(U).
• 열 전달률(Q).
• 유효성(ε).
• 성능계수(COP).
전체 열 전달 계수(U)는 뜨거운 유체와 차가운 유체 사이의 전체 열 전달 속도를 측정한 것입니다. 열 전달률(Q)은 뜨거운 유체와 차가운 유체 사이에서 전달되는 열의 양을 측정한 것입니다. 효율성(ε)은 최대 가능한 열 전달률에 대한 실제 열 전달률의 비율을 측정한 것입니다. 성능계수(COP)는 시스템의 효율성을 나타내는 척도입니다.
쉘 및 튜브 콘덴서의 설계 및 구성
주요 구성품
쉘 앤 튜브 응축기는 증기를 액체로 응축하기 위해 산업 응용 분야에서 널리 사용됩니다. 쉘 및 튜브 콘덴서의 주요 구성 요소에는 쉘, 튜브, 튜브 시트, 배플 및 번들 지지판이 포함됩니다. 쉘은 튜브를 포함하고 응축기의 하우징 역할을 하는 원통형 용기입니다. 튜브는 일반적으로 구리, 황동 또는 스테인리스강으로 만들어지며 쉘 내에 묶음으로 배열됩니다. 튜브 시트는 쉘의 각 끝에 위치하며 튜브를 지지하고 밀봉하는 역할을 합니다. 배플은 유체의 흐름을 유도하고 열 전달 효율을 높이는 데 사용됩니다. 번들 지지판은 쉘 하단에 위치하며 튜브 번들의 무게를 지탱합니다.
건축 자재
쉘 및 튜브 콘덴서의 구성 재료는 적용 분야와 취급되는 유체에 따라 다릅니다. 쉘 및 튜브 시트는 일반적으로 탄소강, 스테인레스강 또는 이 둘의 조합으로 만들어집니다. 튜브는 일반적으로 구리, 황동 또는 스테인리스강으로 만들어집니다. 재료 선택은 유체의 부식성, 작동 온도 및 압력, 재료 비용과 같은 요인에 따라 달라집니다.
쉘 및 튜브 콘덴서의 유형
쉘 앤 튜브 콘덴서는 수평 또는 수직 방향으로 설계할 수 있습니다. 방향 선택은 사용 가능한 공간, 사용되는 유체 유형 및 유량에 따라 달라집니다. 수평 응축기는 일반적으로 저유량에서 중유량에 사용되는 반면, 수직 응축기는 높은 유속에 사용됩니다. 공간이 제한된 경우에도 수직 콘덴서가 선호됩니다.
고정 튜브 시트
고정식 튜브 시트 응축기에서는 튜브가 튜브 시트에 고정된 다음 쉘에 용접됩니다. 이러한 유형의 콘덴서는 간단하고 비용 효율적이지만 유연성이 제한됩니다. 튜브 시트는 특정 한도 내에서만 팽창하거나 수축할 수 있으며, 이로 인해 열 응력이 발생하고 콘덴서의 수명이 단축될 수 있습니다.
U-튜브 디자인
U자형 콘덴서에서는 튜브가 U자 모양으로 구부러져 튜브 시트에 고정됩니다. 이 설계는 열팽창 및 수축을 허용하여 튜브 시트의 응력을 줄이고 콘덴서의 수명을 늘립니다. U자형 콘덴서는 열 순환이 빈번한 응용 분야에 일반적으로 사용됩니다.
플로팅 헤드 타입
플로팅 헤드 응축기에서는 튜브 시트가 쉘에 고정되지 않으며 튜브 번들이 쉘 내에서 자유롭게 이동할 수 있습니다. 이 설계로 인해 유지 관리 및 청소가 용이하지만 고정형 튜브 시트 콘덴서보다 가격이 더 비쌉니다. 플로팅 헤드 콘덴서는 빈번한 청소가 필요한 응용 분야에 일반적으로 사용됩니다.
쉘 및 튜브 콘덴서의 열 및 유압 설계
쉘 앤 튜브 응축기의 열량은 공정 유체의 질량 유량과 유체 입구와 출구 사이의 온도 차이를 기반으로 계산됩니다. 유체의 물리적 특성에 따라 달라지는 열 전달 계수도 고려됩니다. 열부하량은 다음 방정식을 사용하여 계산할 수 있습니다.
Q =m * Cp * ΔT
여기서 Q는 열부하, m은 공정 유체의 질량 유량, Cp는 유체의 비열 용량, ΔT는 유체 입구와 출구 사이의 온도 차이입니다.
쉘 및 튜브 응축기 전체의 압력 강하는 설계 과정에서 고려해야 할 중요한 요소입니다. 압력 강하는 유체가 튜브와 쉘을 통과할 때 유체의 마찰 저항으로 인해 발생합니다. 압력 강하는 다음 방정식을 사용하여 계산할 수 있습니다.
ΔP = f * (L/D) * (ρ/2) * (V^2)
여기서 ΔP는 압력 강하, f는 마찰 계수, L은 튜브 길이, D는 튜브 직경, ρ는 유체 밀도, V는 유체 속도입니다.
냉각수 유량은 쉘 앤 튜브 응축기 설계에서 중요한 매개변수입니다. 냉각수 유량은 공정 유체의 열량과 냉각수 입구와 출구 사이의 온도 차이에 따라 달라집니다. 냉각수 유량은 다음 방정식을 사용하여 계산할 수 있습니다.
m=Q / (Cp * ΔT)
여기서 m은 냉각수의 질량유량, Cp는 냉각수의 비열용량, ΔT는 냉각수의 입구와 출구 사이의 온도차이다.
공정 유체의 적절한 냉각을 보장하려면 냉각수 유속이 공정 유체에서 발생하는 열을 제거하기에 충분해야 합니다.
우리 공장
우리 공장은 완벽한 생산 장비, 첨단 생산 기술, 완벽한 테스트 방법 및 보장된 품질을 갖추고 있습니다.
우리는 IS09001 국제 품질 시스템 인증을 통과했습니다.
공기압축기 냉각기/엔진 냉각기/발전기 냉각기의 설계, 개발, 생산에 있어서 품질을 최우선으로, 고객 만족을 컨셉으로 삼고 있습니다.
우리 공장에는 고객을 위한 다양한 제품과 다양한 비표준 장비를 설계하고 제조할 수 있는 전문 엔지니어가 있습니다.
